OrangeOS-定义速查表

主要放置一些结构体定义，寄存器定义和中断定义等

保护模式

段式寻址过程

段描述符

描述符属性

P位：存在（Present）位。P=1表示段在内存中存在；P=0表示段在内存中不存在。
DPL ：描述符特权级（Descriptor Privilege Level）。特权级可以是0、1、2或者3。数字越小特权级越大。
S位：指明描述符是数据段／代码段描述符（S=1）还是系统段／门描述符（S=0）。

G位：段界限粒度（Granularity）位。G=0时段界限粒度为字节；G=1时段界限粒度为4KB。
D/B位：这一位比较复杂，分三种情况。在可执行代码段描述符中，这一位叫做D位。D=1时，在默认情况下指令使用32位地址及32位或8位操作数；D=0时，在默认情况下使用16位地址及16位或8位操作数。在向下扩展数据段的描述符中，这一位叫做B位。B=1时，段的上部界限为4GB；B=0时，段的上部界限为64KB。在描述堆栈段（由ss寄存器指向的段）的描述符中，这一位叫做B位。B=1时，隐式的堆栈访问指令（如push、pop和call）使用32位堆栈指针寄存器esp；D=0时，隐式的堆栈访问指令（如push、pop和call）使用16位堆栈指针寄存器sp。
AVL位：保留位，可以被系统软件使用。

描述符类型

选择子结构

TI=0: GDT， TI=1：LDT

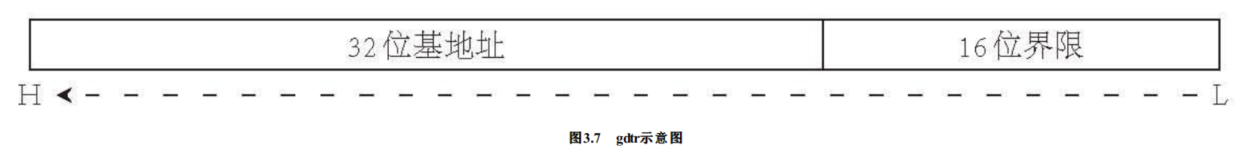

GDTR

CR0(实/保切换)

PE=0：实模式，PE=1：保护模式

保护模式下I/O

eflags

部分中英文对照

特权级

特权级分级

特权级检验

CPL（Current Privilege Level）： CPL是当前执行的程序或任务的特权级。它被存储在cs和ss的第0位和第1位上。在通常情况下，CPL等于代码所在的段的特权级。当程序转移到不同特权级的代码段时，处理器将改变CPL。在遇到一致代码段时，情况稍稍有点特殊，一致代码段可以被相同或者更低特权级的代码访问。当处理器访问一个与CPL特权级不同的一致代码段时，CPL不会被改变。
DPL（DescriptorPrivilege Level）： DPL表示段或者门的特权级。它被存储在段描述符或者门描述符的DPL字段中，正如我们先前所看到的那样。当当前代码段试图访问一个段或者门时，DPL将会和CPL以及段或门选择子的RPL相比较，根据段或者门类型的不同，DPL将会被区别对待，下面介绍一下各种类型的段或者门的情况。

数据段： DPL规定了可以访问此段的最低特权级。比如，一个数据段的DPL是1，那么只有运行在CPL为0或者1的程序才有权访问它。
非一致代码段（不使用调用门的情况下）： DPL规定访问此段的特权级。比如，一个非一致代码段的特权级为0，那么只有CPL为0的程序才可以访问它。
调用门： DPL规定了当前执行的程序或任务可以访问此调用门的最低特权级（这与数据段的规则是一致的）。
一致代码段和通过调用门访问的非一致代码段： DPL规定了访问此段的最高特权级。比如，一个一致代码段的DPL是2，那么CPL为0和1的程序将无法访问此段。
TSS： DPL规定了可以访问此TSS的最低特权级（这与数据段的规则是一致的）。

RPL（RequestedPrivilege Level）： RPL是通过段选择子的第0位和第1位表现出来的。处理器通过检查RPL和CPL来确认一个访问请求是否合法。即便提出访问请求的段有足够的特权级，如果RPL不够也是不行的。也就是说，如果RPL 的数字比CPL大（数字越大特权级越低），那么RPL将会起决定性作用，反之亦然。
